一、设备外观及功能特点

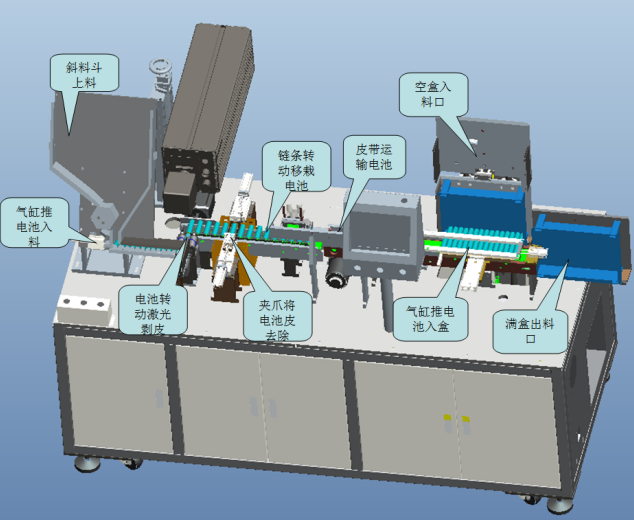

1、 设备外观

　　备注：图片仅供参考，以实物为准

　　2、设备功能：

　　(1)去除电池表面的PVC/PET膜

　　(2)整机效率：≥3600个/小时

　　3、设备特点：

　　(1)上料方式：手工装电池到上料斗

　　(2)收料方式：自动收料入盒

　　(3)贴纸工位：1次削1个电池

　　(4)削皮方式：激光削皮

　　(5)控制系统：松下PLC+7寸MCGS触摸屏

　　二、设备动作流程

　　人工将电芯装入上料斗→气缸推电池入料→电池入转动位→激光削皮→气缸推电池上链条→链条带动电池一次走一格→夹爪正负极去皮→机械手抓取电池4个一组→皮带运输电池→电池自动装盒→电池装满后满盒空盒自动切换

　　三、设备技术参数

　　(1)工作电压：AC 220V±10%/50Hz, 功率：≤5 KW

　　(2)工作气源：0.5~0.7 Mpa(干燥气体)

　　(3)贴纸分选整机效率：≥ 60PPM

　　(4)适应电池规格：18650成品电芯

　　(5)设备重量：约 400㎏

　　(6)设备合格率：≥99.5%

　　(7)设备稼动率：≥98%

　　(8)外形尺寸：2000(长)×1200(宽)×1600(高)mm

　　(9)设备框架材料：优质厚冷轧板，铝型材制作。

　　四、设备配置清单

　　(1) PLC：松下 FPXH-C60T

　　(2)触摸屏：7寸MCGS触摸屏

　　(3)步进电机：兴丰元

　　(4) 导轨滑块：台湾上银

　　(5) 感应器：亚德客和松下等

　　(6) 轴承：日本NSK

　　(7) 气缸：亚德克等

　　(8) 开关电源：台湾明纬

　　(9) 按钮报警灯：西门子

　　五、操作环境

　　1) 室内温度：-30℃~50℃。

　　2) 室内湿度：RH<55%以下。

　　3) 工厂场地：无污染无强电磁干扰。

　　六、随机附件

　　1)设备操作说明书

　　2)常用工具一套(内六角扳手、螺丝刀等)

　　七、验收方案

　　1、发货预验收：发货前卖方提前通知买方对设备进行预验收。设备预验收按照《技术协议》中的关键检查项目和标准执行，设备通过预验收后方可发货，买方放弃预验收的除外。

　　卖方发货时间视为卖方的交付时间。

　　2、正式验收时间：设备到达买方现场安装调试完成后，需在15个工作日内启动正式验收，如果买方未能按规定时间内启动正式验收的，应在验收期内出具书面通知告知卖方，否则默认为验收合格。

　　3、正式验收标准：

　　1)电池表面无刮痕、碰伤、擦伤，机器完好无损，无锈迹，无安全隐患;

　　2)设备能满足技术协议中的功能、效率和技术参数;

　　3)符合本协议所列各项要求以及双方另行约定的其他补充协议;

　　4)如设备有中华人民共和国国家标准或行业标准的，应同时符合国家标准和行业标准。

　　八、设备安装调试及培训

　　1.除另有书面要求外，甲方负责接收、开箱和搬运机器到安装场所;并准备相关的电，气到安装场所。

　　2.乙方负责进行设备的安装和调试。

　　3.安装完毕后，双方对其设备进行小批量试产合格并得到甲方的批准才能正式量产。

　　4.乙方免费为甲方相关人员进行培训。内容包括设备的正常使用、维护保养、故障分析与排除、操作安全等。

　　九、售后服务

　　1、所有设备调试合格之日起计算质保期，整机质保期为12个月。在质保期内，卖方无偿提供设备维护和更换零部件(易损件和人为因素损坏除外)，自接到服务通知2小时内卖方作出响应;对买方不能自行解决的问题，卖方人员应在48时内到买方现场进行维修。

　　2、质保期满后，卖方对设备提供终身服务，仅收取合理的工时和交通费用，涉及设备相关配件的更换和购买，卖方仅收取成本费用。

　　十、其他说明

　　本协议仅为产品技术协议，保密、验收，付款等相关要求在商务合同中详述。
